Wie kann eine schlittenartige Axial-Tauchpumpe großvolumige Wassermanagementprojekte transformieren?

Als professioneller Pumpenhersteller und -lieferant in ChinaKairunbietet dieSchlittenartige Axial-Tauchpumpefür anspruchsvolle Wassertransferanwendungen, bei denen eine hohe Durchflusskapazität, geringe Förderhöhen und eine vereinfachte Installation unerlässlich sind. Diese mit einer integrierten Pumpen- und Motorstruktur und einer schlittenartigen Basis konzipierte Lösung unterstützt kommunale Entwässerungs-, Hochwasserschutz-, landwirtschaftliche Bewässerungs- und Wasserschutzprojekte und trägt gleichzeitig dazu bei, die Installationskomplexität und Infrastrukturkosten zu reduzieren.

Eine schlittenartige axiale Tauchpumpe ist für die Förderung großer Wassermengen bei relativ niedrigen Förderhöhen ausgelegt. Durch die Unterwassermotorkonfiguration und die schlittenartige Stützstruktur eignet es sich für Projekte, bei denen herkömmliche Pumpeninstallationen umfangreiche Tiefbauarbeiten oder komplizierte Ausrichtungsverfahren erfordern. In diesem Handbuch werden das Funktionsprinzip, die wichtigsten Vorteile, die technischen Spezifikationen, typische Anwendungen und Auswahlüberlegungen erläutert. Außerdem werden repräsentative Modelle verglichen, um Ingenieuren, Auftragnehmern, Beschaffungsteams und Projektbesitzern dabei zu helfen, Geräte zu identifizieren, die ihrer erforderlichen Durchflussrate, Gesamtförderhöhe, Stromversorgung und Betriebsumgebung entsprechen.

Inhaltsverzeichnis

1. Was ist eine schlittenartige Axial-Tauchpumpe?
2. Wie funktioniert die Pumpe?
3. Was sind seine Hauptvorteile?
4. Welche technischen Spezifikationen sollten Käufer vergleichen?
5. Wo kann diese Pumpe verwendet werden?
6. Wie wählen Sie das richtige Pumpenmodell aus?
7. Welche Installations- und Wartungspraktiken sind am wichtigsten?
8. Häufig gestellte Fragen
9. Fazit: Die Wahl einer zuverlässigen Wassertransferlösung

1. Was ist eine schlittenartige Axial-Tauchpumpe?

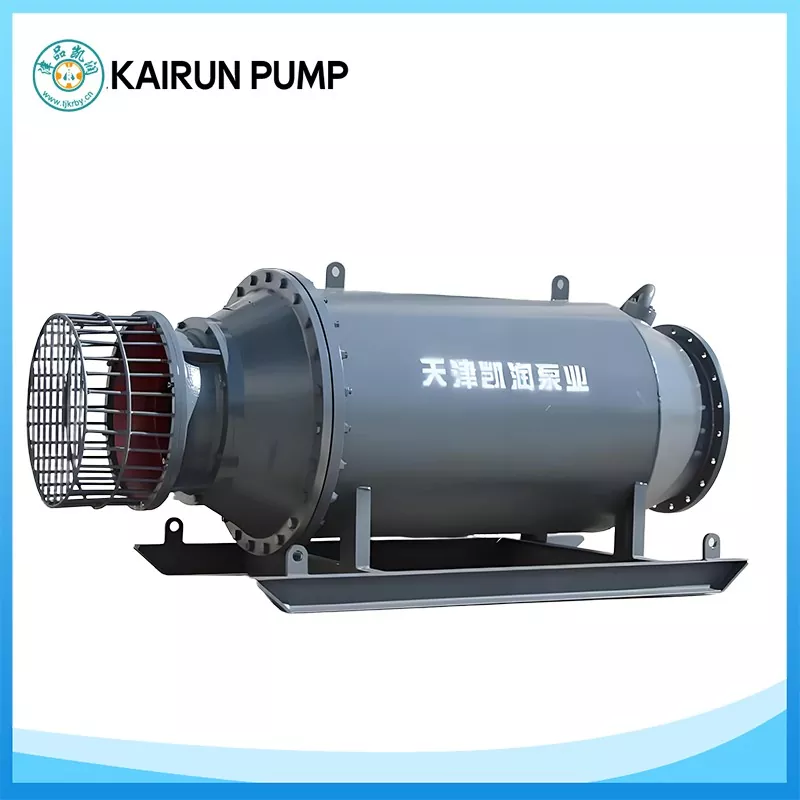

Eine schlittenartige axiale Tauchpumpe ist eine spezielle Pumpeneinheit, die Axialhydraulik, einen Tauchmotor und eine schlittenförmige Stützbasis kombiniert. Es ist in erster Linie für Anwendungen gedacht, die eine erhebliche Wasserbewegung ohne große Förderhöhe erfordern.

Im Gegensatz zu Installationen, die auf einem speziellen Pumpenschacht oder einer permanenten, komplexen Pumpenhausstruktur basieren, bietet die schlittenartige Konfiguration einen flexibleren Installationsansatz. Abhängig vom Standortlayout und der Gerätekonstruktion kann das Gerät je nach den Installationsanforderungen des Herstellers horizontal oder in einem geneigten Winkel installiert werden.

Das integrierte Design ist besonders nützlich für Projekte mit schwankenden Wasserständen, begrenztem Bauraum, vorübergehendem Entwässerungsbedarf oder der Renovierung vorhandener Pumpanlagen.

Für Ingenieure und Einkaufsteams ist die wichtigste Überlegung, dass die Pumpe für eine bestimmte hydraulische Aufgabe ausgelegt ist. Seine Eignung hängt vom erforderlichen Durchfluss, der Gesamtsystemhöhe, der Wasserqualität, den Überflutungsbedingungen und der Stromversorgung ab – nicht nur von der Nennmotorleistung.

2. Wie funktioniert die Pumpe?

Das Funktionsprinzip einer Axialpumpe basiert auf der Übertragung von Energie auf Wasser durch ein propellerartiges Laufrad. Wenn sich das Laufrad dreht, erzeugt es eine Strömung, die hauptsächlich parallel zur Pumpenwelle verläuft, sodass große Flüssigkeitsmengen bei relativ niedrigen Förderhöhen effizient bewegt werden können.

In einer Tauchkonfiguration arbeiten Motor und Pumpe unter Wasser. Der Motor treibt das Laufrad direkt über eine integrierte Anordnung an, wodurch der Bedarf an herkömmlichen externen Antriebskomponenten reduziert wird. Der schlittenartige Sockel trägt das Gerät und erleichtert die Positionierung während der Installation.

Der grundlegende Betriebsprozess umfasst die folgenden Phasen:

1. Wasseraufnahme:Wasser gelangt durch den dafür vorgesehenen Einlasskanal in die Pumpe.
2. Energieübertragung:Das rotierende Laufrad überträgt mechanische Energie auf die Flüssigkeit.
3. Axiale Entladung:Das Laufrad beschleunigt Wasser entlang der Wellenrichtung.
4. Wasserförderung:Die Abflussanordnung leitet den Fluss in Richtung des Entwässerungskanals, des Bewässerungssystems oder eines anderen Ziels.

Da bei Axialpumpen die Förderleistung Vorrang vor einem außergewöhnlich hohen Druck hat, eignen sie sich besonders für die Wasserförderung mit geringem Hub. Die richtige Auswahl der Hydraulik ist von entscheidender Bedeutung: Eine Pumpe, die außerhalb ihres vorgesehenen Betriebsbereichs betrieben wird, kann einen verringerten Wirkungsgrad, übermäßige Vibrationen oder einen erhöhten Wartungsaufwand aufweisen.

3. Was sind die Hauptvorteile einer schlittenartigen Axial-Tauchpumpe?

3.1 Vereinfachte Installation

Die integrierte Struktur und die schlittenartige Basis können den Bedarf an komplizierten Fundamentarbeiten und der Ausrichtung der Pumpenwelle reduzieren. Dies ist wertvoll für Notentwässerungsprojekte, temporäre Wasserübergabestationen und Modernisierungen bestehender Infrastruktur. Die Produktinformationen von Kairun deuten auf potenzielle Kosteneinsparungen im Tiefbau von 30–40 % im Vergleich zu herkömmlichen Pumpstationsanordnungen hin. Die tatsächlichen Einsparungen hängen von den Standortbedingungen, dem Installationsumfang und dem zum Vergleich verwendeten alternativen Design ab.

3.2 Hohe Durchflusskapazität bei geringer Förderhöhe

Axialhydraulik eignet sich gut zum Bewegen großer Wassermengen über relativ kleine Höhenunterschiede. Dies macht die Pumpe zu einem praktischen Kandidaten für die Hochwasserentlastung, die Bewässerung landwirtschaftlicher Flächen, die Flussregulierung und industrielle Umlaufwassersysteme.

3.3 Anpassungsfähigkeit an sich ändernde Wasserstände

In Flüssen, Seen, Stauseen und tief gelegenen Einzugsgebieten kommt es häufig zu erheblichen Wasserstandsschwankungen. Eine entsprechend konfigurierte Tauchpumpe kann innerhalb des angegebenen Überflutungsbereichs betrieben werden, ohne dass die gleiche Anordnung erforderlich ist wie bei einem herkömmlichen trocken aufgestellten Pumpenaggregat.

3.4 Schutz bei Unterwasserbetrieb

Kairun bietet Schutzart IP68, Isolierung der Klasse F, doppelte mechanische Abdichtung und Schutzfunktionen für Leckage, Wicklungsübertemperatur sowie Überlast- oder Phasenausfallbedingungen. Diese Funktionen können einen zuverlässigen Betrieb unterstützen, wenn sie korrekt spezifiziert, installiert und gewartet werden. Käufer sollten sich das genaue Schutz- und Überwachungspaket für ihr ausgewähltes Modell bestätigen lassen.

3.5 Potenzielle Energie- und Betriebskostenvorteile

Eine effiziente Hydraulikkonstruktion und eine geeignete Motorauswahl können dazu beitragen, den Energieverbrauch während der kontinuierlichen Wasserübertragung zu senken. Kairun meldet Energieeinsparungen von etwa 15 % im Vergleich zu herkömmlichen Geräten. Für einen aussagekräftigen Vergleich sollten Käufer den tatsächlichen Wirkungsgrad am Betriebspunkt, die jährlichen Betriebsstunden, die Stromtarife und die Leistung der alternativen Pumpe bewerten.

4. Welche technischen Spezifikationen sollten Käufer vergleichen?

Vor dem Kauf einer axialen Tauchpumpe vom Schlittentyp sollten Ingenieure den Nenndurchflussbereich, den Förderhöhenbereich, die Motorleistung, die Versorgungsspannung und die vorgesehene Anwendung vergleichen. Die folgende Tabelle fasst repräsentative Modelle zusammen, die von Kairun veröffentlicht wurden.

Wichtig:Bei diesen Zahlen handelt es sich um veröffentlichte Modellreihen, es handelt sich jedoch nicht um eine Garantie dafür, dass jede Kombination aus Durchfluss und Förderhöhe gleichzeitig erreicht werden kann. Der endgültige Betriebspunkt muss anhand der Leistungskurve des Herstellers und den tatsächlichen Systemanforderungen überprüft werden.

Weitere technische Informationen finden Sie auf der Produktseite der schlittenförmigen Axial-Tauchpumpen von Kairun und der breiteren Palette an Axial-Tauchpumpen.

5. Wo kann diese Pumpe verwendet werden?

Die Kombination aus hohem Durchfluss, geringer Förderhöhe und flexibler Installation macht diese Pumpe für verschiedene Bereiche der Wasserwirtschaft relevant.

Kommunale Entwässerung und Hochwasserschutz

Kommunale Behörden und Entwässerungsunternehmen können diese Pumpe für die Regenwasserableitung, tief gelegene städtische Gebiete, Entwässerungsstationen am Flussufer und zur Notwasserentsorgung in Betracht ziehen. Ein schneller Einsatz kann besonders wertvoll sein, wenn Hochwasserbedingungen eine praktische Alternative zum Bau einer permanenten Pumpanlage erfordern.

Landwirtschaftliche Bewässerung

Große landwirtschaftliche Betriebe und Bewässerungsprojekte müssen häufig Wasser aus Flüssen, Kanälen, Stauseen oder anderen Quellen in landwirtschaftliche Verteilungssysteme umleiten. Die Auswahl eines geeigneten Modells kann dabei helfen, den saisonalen Bedarf mit der erforderlichen Wassermenge und der verfügbaren Pumpenhöhe in Einklang zu bringen.

Wasserschutz und Flussmanagement

Wasserschutzprojekte können Axialpumpen für den Reservoirtransfer, die ökologische Wasserauffüllung, die Flussregulierung und die vorübergehende Entwässerung während des Baus einsetzen. Die Installationsanordnung sollte wechselnde Wasserstände, Sedimentansammlungen, Einlassbedingungen und Zugang für Wartungsarbeiten berücksichtigen.

Industrielle Wasserzirkulation

Industrieparks und ausgewählte Aufbereitungsanlagen erfordern möglicherweise eine großvolumige Wasserzirkulation oder Regenwasseranhebung. Die Eignung der Pumpe hängt von der Temperatur der Flüssigkeit, den Schwebstoffen, der Korrosivität und anderen Betriebseigenschaften ab. Anwendungen mit chemisch aggressiven Flüssigkeiten oder abrasiven Feststoffen erfordern spezielle Prüfungen der Material- und Hydraulikverträglichkeit.

Weitere Hintergrundinformationen zur umfassenderen Gerätekategorie finden Sie im Artikel von Kairun über Tauchpumpen mit axialer Strömung für die Wasserförderung mit hohem Durchfluss.

6. Wie wählt man das richtige Pumpenmodell aus?

Die Auswahl einer Pumpe nur auf der Grundlage ihrer maximalen Fördermenge oder Motorleistung kann zu unnötigem Energieverbrauch oder unzureichender Leistung führen. Ein zuverlässigerer Auswahlprozess beginnt mit der hydraulischen Leistung und der Betriebsumgebung.

• Bestimmen Sie die erforderliche Durchflussmenge:Berechnen Sie den normalen, Spitzen- und Notfall-Wassertransferbedarf in Kubikmetern pro Stunde.
• Berechnen Sie die gesamte dynamische Förderhöhe:Berücksichtigen Sie Höhenunterschiede, Förderdruckanforderungen und Verluste durch Rohre, Ventile, Bögen und andere Komponenten.
• Bewerten Sie die Wasserbedingungen:Bestätigen Sie Temperatur, Sandgehalt, Schwebstoffe und chemische Eigenschaften. Kairun gibt für das Referenzprodukt eine mittlere Temperatur von maximal 50 °C und einen Sandgehalt von maximal 2 % an.
• Überprüfen Sie die Stromversorgung:Erkundigen Sie sich beim Lieferanten nach Spannung, Frequenz, verfügbarer Leistung, Startmethode und Schutzanforderungen.
• Bewerten Sie die Installationsbedingungen:Bestätigen Sie die Wassertiefe, den Einlassabstand, die Basisunterstützung, die Auslassanordnung, die Kabelführung und den Wartungszugang.
• Überprüfen Sie die Lebenszykluskosten:Vergleichen Sie Energieverbrauch, voraussichtliche Betriebsstunden, Wartungsintervalle, Ersatzteile und Installationskosten.
• Leistungsdokumentation anfordern:Fragen Sie nach der Pumpenkennlinie, Effizienzdaten, Maßzeichnungen, anwendbaren Schutzdetails und empfohlenen Betriebsgrenzen.

Eine gut abgestimmte Pumpe sollte den für das Projekt erforderlichen Betriebspunkt erfüllen und gleichzeitig innerhalb des vom Hersteller empfohlenen Betriebsbereichs bleiben. Bei Projekten mit schwankendem Wasserstand oder wechselndem saisonalem Bedarf sollten Ingenieure auch ermitteln, ob eine Regelung mit variabler Frequenz geeignet ist.

7. Welche Installations- und Wartungspraktiken sind am wichtigsten?

Eine ordnungsgemäße Installation und routinemäßige Inspektion sind für den Schutz von Unterwasserpumpengeräten unerlässlich. Auch bei einem gut konstruierten Gerät kann es zu vorzeitigem Verschleiß kommen, wenn der Einlass verstopft ist, das elektrische System unsachgemäß installiert ist oder die Pumpe außerhalb der spezifizierten Grenzen arbeitet.

Checkliste für die Installation

• Befestigen Sie den Schlittensockel gemäß den genehmigten Installationszeichnungen und den örtlichen Gegebenheiten.
• Halten Sie den erforderlichen Abstand zwischen Pumpeneinlass und der unteren Sedimentschicht ein. Kairun empfiehlt für das genannte Produkt mindestens 0,5 Meter, vorbehaltlich projektspezifischer Anforderungen.
• Verlegen Sie die Stromkabel, schützen Sie sie vor Abrieb, Quetschungen und scharfen Kanten und stellen Sie sicher, dass alle elektrischen Verbindungen ordnungsgemäß abgedichtet sind.
• Überprüfen Sie den angegebenen Installationswinkel, die Eintauchtiefe, die Einlassströmungsbedingungen und die Auslasskonfiguration.
• Überprüfen Sie vor der Inbetriebnahme die elektrischen Anschlüsse, Schutzvorrichtungen, Bewegungsfreiheit des Laufrads und die Drehrichtung anhand des vom Hersteller genehmigten Verfahrens.

Checkliste für die routinemäßige Wartung

• Überwachen Sie Betriebsstrom, Spannung, Geräusche, Vibrationen und Wasserableitungsleistung.
• Stoppen Sie das Gerät, wenn ungewöhnliche Vibrationen, ungewöhnliche Geräusche, Überhitzung oder unerwartete Stromänderungen auftreten.
• Überprüfen Sie die Gleitringdichtungen, die Kabelisolierung und die Schutzüberwachungsfunktionen in den vom Hersteller angegebenen Abständen.
• Entfernen Sie angesammelten Schmutz und überprüfen Sie das Laufrad, wenn die Betriebsbedingungen dies erfordern.
• Vermeiden Sie Trockenlauf und Betrieb außerhalb der angegebenen Wassertemperatur- oder Sandgehaltsgrenzen.
• Trennen Sie vor einer längeren Abschaltung die Stromversorgung und befolgen Sie die genehmigten Reinigungs-, Inspektions-, Lagerungs- und Neustartverfahren.

Die Wartungsintervalle sollten an die Betriebsstunden, die Wasserqualität, die saisonale Nutzung und die Herstellerempfehlungen angepasst werden. Vor der Inspektion oder Wartung müssen elektrische Isolierung und entsprechende Sicherheitsverfahren befolgt werden.

8. Häufig gestellte Fragen

F1: Was ist der Hauptzweck einer schlittenartigen axialen Tauchpumpe?

Sein Hauptzweck besteht darin, große Wassermengen bei relativ geringer Förderhöhe zu transportieren. Zu den üblichen Anwendungen gehören Hochwasserschutz, kommunale Entwässerung, landwirtschaftliche Bewässerung, Flussmanagement und industrielle Wasserzirkulation.

F2: Wie viel Wasser kann eine Kairun-Schlittenpumpe verarbeiten?

Die auf der Produktseite von Kairun aufgeführten repräsentativen Modelle decken Durchflussbereiche von 500 bis 15.000 m³/h ab. Die erforderliche Fördermenge und Förderhöhe müssen vor dem Kauf anhand der Leistungskurve des ausgewählten Modells überprüft werden.

F3: Macht ein schlittenartiges Design den Tiefbau überflüssig?

Dadurch kann der Bedarf an umfangreichen Bauarbeiten im Vergleich zu bestimmten herkömmlichen Pumpstationsanordnungen verringert werden. Es können jedoch weiterhin Anforderungen an die Vorbereitung des Standorts, die Stützung des Untergrunds, die Verankerung, die Entladungsanschlüsse, die elektrische Infrastruktur und andere Installationsanforderungen gelten.

F4: Kann die Pumpe im Abwasser betrieben werden?

Es kann innerhalb der angegebenen Betriebsgrenzen für leichte Abwässer oder ähnliche Medien geeignet sein. Käufer sollten die zulässigen Feststoffe, den Sandgehalt, die Temperatur, die Laufradkonfiguration und die Materialkompatibilität überprüfen, bevor sie es in Abwasseranwendungen verwenden.

F5: Welche Informationen sollte ich bei der Angebotsanfrage angeben?

Geben Sie die erforderliche Durchflussrate, die Gesamtförderhöhe, die Wassereigenschaften, den Betriebswasserstand, die Versorgungsspannung und -frequenz, die Installationsbedingungen, den Arbeitszyklus und den Projektstandort an. Auch Zeichnungen, Fotos oder vorhandene Pumpendaten können dem Lieferanten bei der Beurteilung der Anwendung helfen.

F6: Kann die Pumpe zur Notwasserentwässerung verwendet werden?

Ja, für die Notentwässerung kommt ein richtig ausgewähltes und konfiguriertes Gerät in Betracht. Projektteams sollten die Einsatzzeit, die verfügbare Leistung, die Abflussroute, die Wassertiefe und die tatsächlich erforderliche hydraulische Kapazität bei Spitzenhochwasserbedingungen überprüfen.

9. Fazit: Auswahl einer zuverlässigen Wassertransferlösung

Eine schlittenartige axiale Tauchpumpe ist eine praktische Option für Wassermanagementprojekte, die einen hohen Durchfluss, eine relativ niedrige Förderhöhe und eine flexible Installationsanordnung erfordern. Sein integriertes Design kann den Einsatz vereinfachen, während eine geeignete Hydraulikauswahl, elektrischer Schutz und vorbeugende Wartung dazu beitragen, einen zuverlässigen Betrieb über die gesamte Lebensdauer der Ausrüstung zu unterstützen.

Für Kommunen, Bewässerungsunternehmen, Industriebetreiber und Wasserschutzprojektteams beginnt die beste Kaufentscheidung mit genauen Betriebsdaten und einem klaren Verständnis der Standortbeschränkungen. Kairun bietet repräsentative Schlittenmodelle für unterschiedliche Strömungsanforderungen, von der ländlichen Entwässerung bis zur großflächigen Wasserregulierung. Wenn Sie Pumpenkapazitäten vergleichen oder eine Neuinstallation planen,Kontaktieren Sie unsum Ihre erforderliche Durchflussrate, Gesamtförderhöhe, Betriebsbedingungen und Projektspezifikationen zu besprechen. Unser Team kann Ihnen bei der Bewertung eines geeigneten Modells helfen und die für Ihre Anwendung erforderlichen technischen Informationen anfordern.
